一、用途

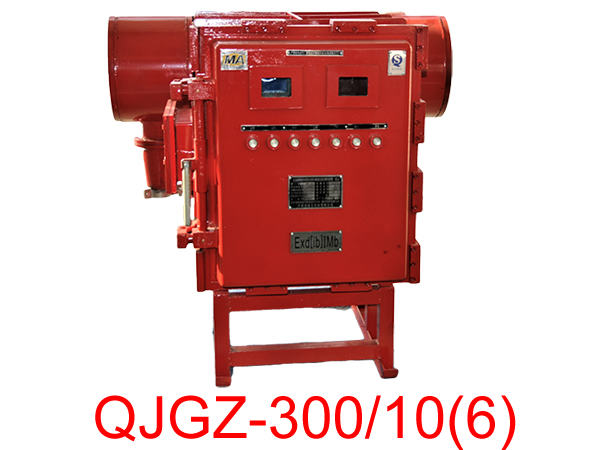

　　本系列高壓真空電磁起動器適用于煤礦井下及其周圍介質中含有甲烷、煤塵等爆炸混合物的環境中，對額定電壓10KV或6KV、額定頻率50Hz額定電流至400A的三相交流中性點不直接接地的供電系統中，對高壓電動機進行遠方或就地起動、停止控制，同時對電動機及有關供電電路進行保護。在頻繁操作、重負荷的煤礦機械設備中，和高壓起動電抗器或高壓軟起動控制器配套使用效果更佳。與KJ系列煤礦井下電力電網監控系統連接，可以實現開關設備的遠程監測及控制，實現無人值守等現代化管理。

　　二、功能與特點

　　1、采用先進的快開門、手車式機芯結構，互換性極強，操作輕便快捷(能和配電裝置對接聯臺使用)；

　　2、配用壓敏電阻和阻容吸收裝置，能夠有效抑制大功率感性負載的操作過電壓；

　　3、先進的32位ARM芯片綜合保護，具有三段式電流保護(短路、過流、過載)、過電壓、欠電壓、選擇性漏電保護、三段式零序電流保護、三相不平衡、短路小延時、絕緣監視、故障記憶，故障自診斷等多種保護功能。具有三相電度計量功能；

　　4、中文液晶實時顯示三相電壓、電流、零序電壓、電流、開關合分閘狀態、功率因素、有功、無功、電度等參數；保護參數設置范圍廣，設置靈活（可數字直接輸入），并具有密碼保護功能，防止非授權修改；

　　5、配備標準RS485通訊接口，能實時主動上傳參數、事件、故障信息等，很方便實現組網和網絡通訊，實現遙測、遙控、遙信、遙調等四遙功能，提高煤礦井下供電系統的集中化、智能化、信息化管理和調度。

　　6、裝置設有可靠完善的機械、電氣閉鎖（外控、風電、瓦斯等）接口；隔離觸頭處設有觀察窗和照明燈，方便觀察開關內部工況。

　　7、裝置遠控回路為本質安全型電路，方便對接各種本安設備，蕞大開路電壓DC13V，蕞大短路電流10mA。

　　三、主要技術參數
